UBR100030是30kW恒功率ACDC双向储充模块，专为满足储能设备、退役电池梯次利用和具有多个能量输入的微电网中的双向变换应用而设计的一款双向交直流变换模块，内置高频隔离单元，具有有源功率因素校正，高效率、高功率密度、高扩展能力、电磁辐射和干扰极小、高可靠性等优异性能；模块采用智能风冷的散热方式，具有热插拔和电池防反灌保护功能。
| 额定输出 | 1000V/30A |
| 输入电压范围 | 260Vac~485Vac |
| 输出电压范围 | 150Vdc~1000Vdc |
| 恒功率范围 | 300Vdc~1000Vdc |
| 相数 | 三相四线制 |
| 功率因数 | PF ≥ 0.99 |
| THDi | ≤ 5%（半载以上） |
| 稳压精度 | ≤±0.5% |
| 均流精度 | ≤±5% |
| 稳流精度 | ≤±1% |
| 效率 | 最高效率≥ 95.5% |
| 输入电压 | 200Vdc~1000Vdc |
| 输出电压 | 260Vac~530Vac |
| 恒功率范围 | 300Vdc~1000Vdc |
| 输入电压 | 250Vdc~1000Vdc |
| 输出电压 | 380Vac |
| 恒功率范围 | 300Vdc~1000Vdc |
| 最大输出功率 | 30kW |
| 带不平衡负载能力 | 支持三相不平衡负载，每相可单独带载 10kW |
| 工作温度 | -40℃ ~75℃；-40±4° C 模块起机；55° C 以上降额使用 75±4° C 以上关机保护 |
| 储存温度 | -40℃ ~85℃ |
| 工作湿度 | ≤ 95%，无冷凝 |
| 海拔高度 | 海拔高度≤ 2000m; 2000m 以上需要降额使用 |
| 通讯 | CAN |
| 最大并机数量 | 并网 60 个，离网 16 个 |
| 告警与状态 | 通过 CAN 总线上报监控后台或在面板 LED 显示 |
| 冷却方式 | 风冷 |
| 外形尺寸 | 300mm*84mm*437.5mm（宽 * 高 * 深） |
| 质量 | ≤ 18kg |

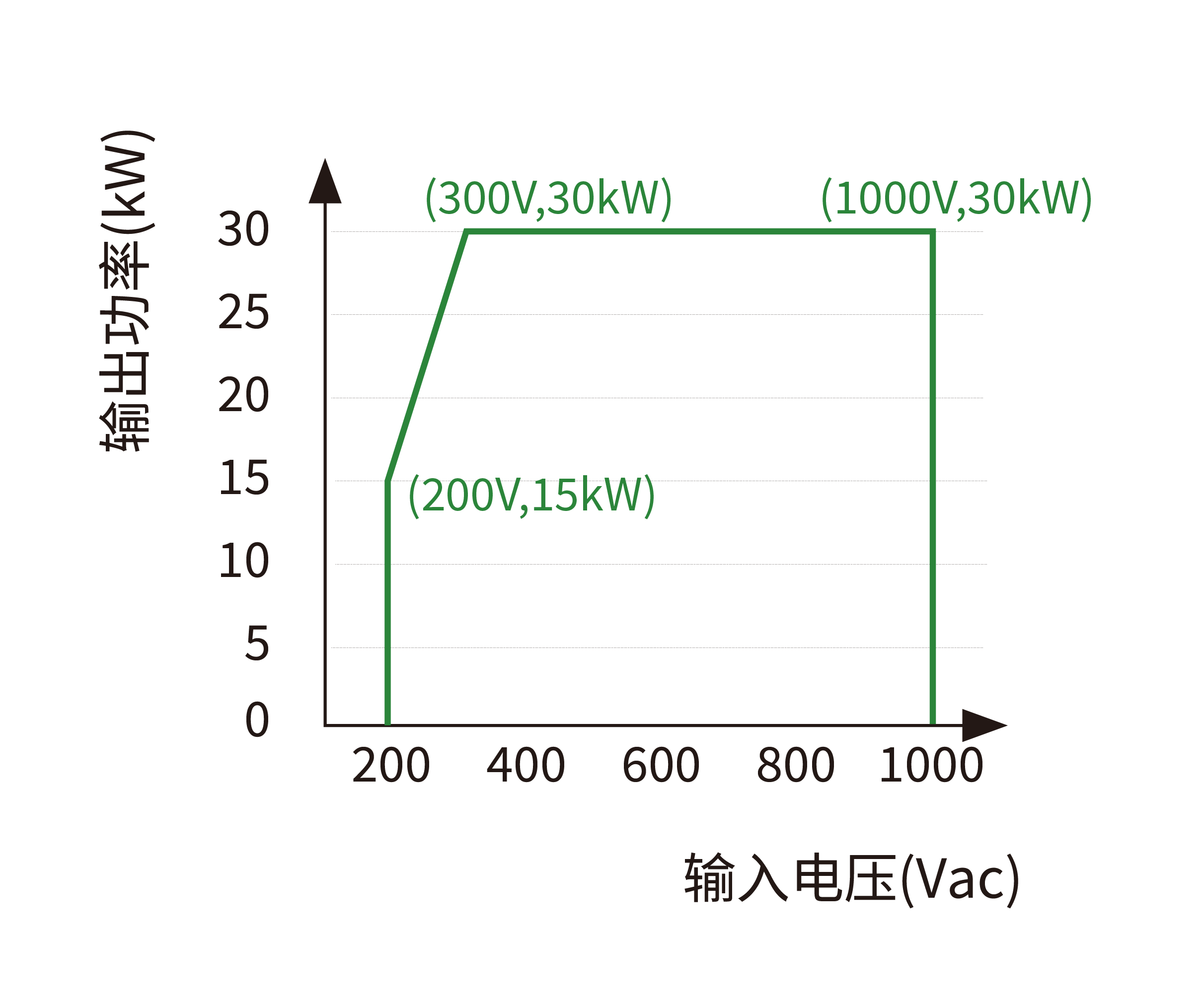

并网逆变外特性曲线

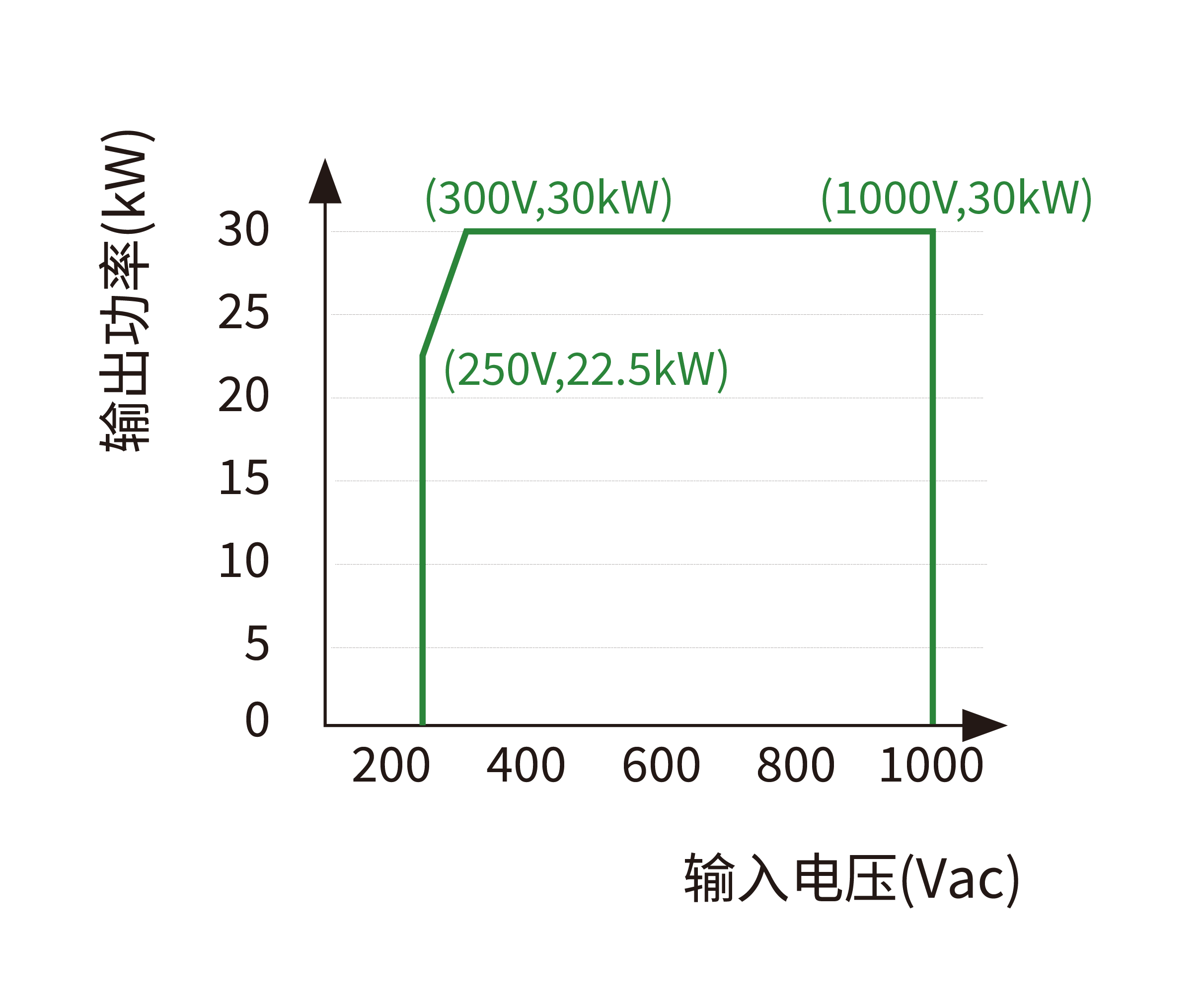

离网逆变外特性曲线

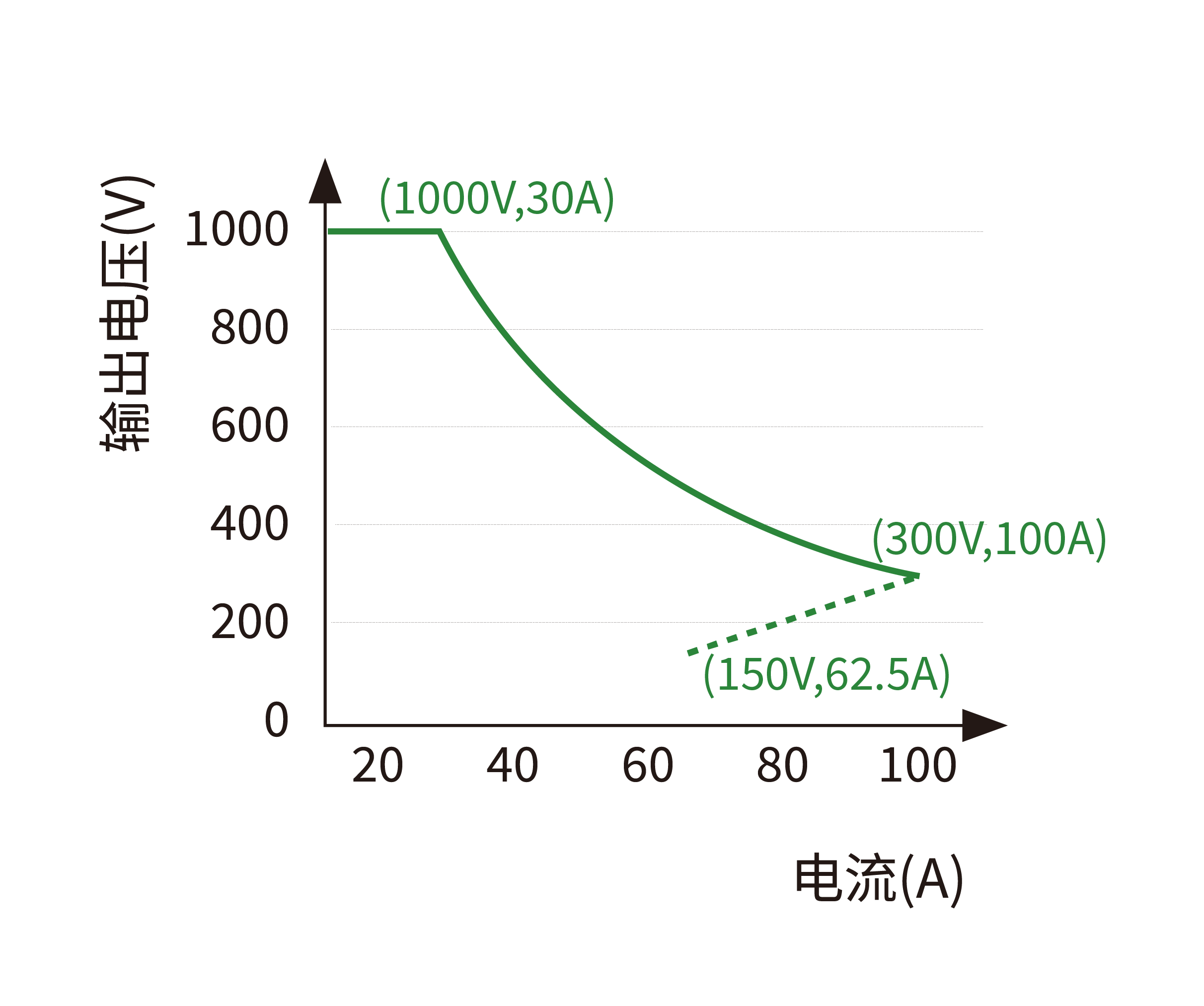

整流输出外特性曲线
