UR100030-IP65充电模块采用最新的电源技术及独立风道散热模式，专门为电动汽车户外大功率充电桩而设计。
可以在300V~1000V输出电压范围内实现30KW恒功率输出，防护等级达到IP65，采用本模块在充电桩设计时不但可省去防尘棉及排风机，
在灰尘、盐雾和凝露等各种恶劣环境下仍能可靠地长时间连续免维运行，针对乘车和大巴车充电时，能极大提升整桩的利用率。
| 输入电压 | 260VAC~485VAC |
| 输入频率 | 55±10Hz |
| THD | ≤5% |
| 相数 | 三相+保护地 |
| 功率因数校正 | 额定输出负载PF≥0.99 |
| 输入标准电流 | <60A |
| 输入⽋压保护 | 255±5V,回差≥15V |
| 输入过压保护 | 530±5V,回差≥15V |
| 输入限功率 | 260±5V~323±5V，输出功率线性降额从50%升至100%； 323±5V~260±5V，输出功率线性降额从100%降至50% |
| 额定输出值 | 1000V/30A |
| 恒功率电压范围 | 300V~1000V |
| 输出电压范围 | 150V~1000V |
| 输出电流范围 | 0~100A |
| 输出过压保护 | 1010±5V |
| 输出⽋压告警 | 140±5V |
| 短路保护 | 短路关机保护，需监控模块重发指令再开机 |
| 稳压精度 | ≤±0.5% |
| 均流精度 | ≤±3% |
| 稳流精度 | ≤±1% |
| 开机过冲幅度 | ≤±1% |
| 正常开机时间 | 3s≤t≤8s |
| 效率 | 额定效率>95%,最⾼效率>96% |
| 通讯接⼝ | CAN |
| 最⼤并机数量 | 60个 |
| 告警与状态 | 通过CAN总线上报监控后台或在⾯板LED上显⽰ |
| ⼯作温度 | -30℃~70℃（55℃以上功率降额） |
| 过温保护 | 环境温度>70±4℃或<-30±4℃,模块关机保护 |
| 储藏温度 | -40℃~85℃ |
| ⼯作湿度 | ≤95% |
| ⼤⽓压⼒ | 79kPa~106kPa |
| 噪⾳ | <55dB |
| 冷却⽅式 | 强迫⻛冷 |
| 外形尺⼨ | 437mm*148mm*525mm（宽*⾼*深） |
| 质量 | <33kg |

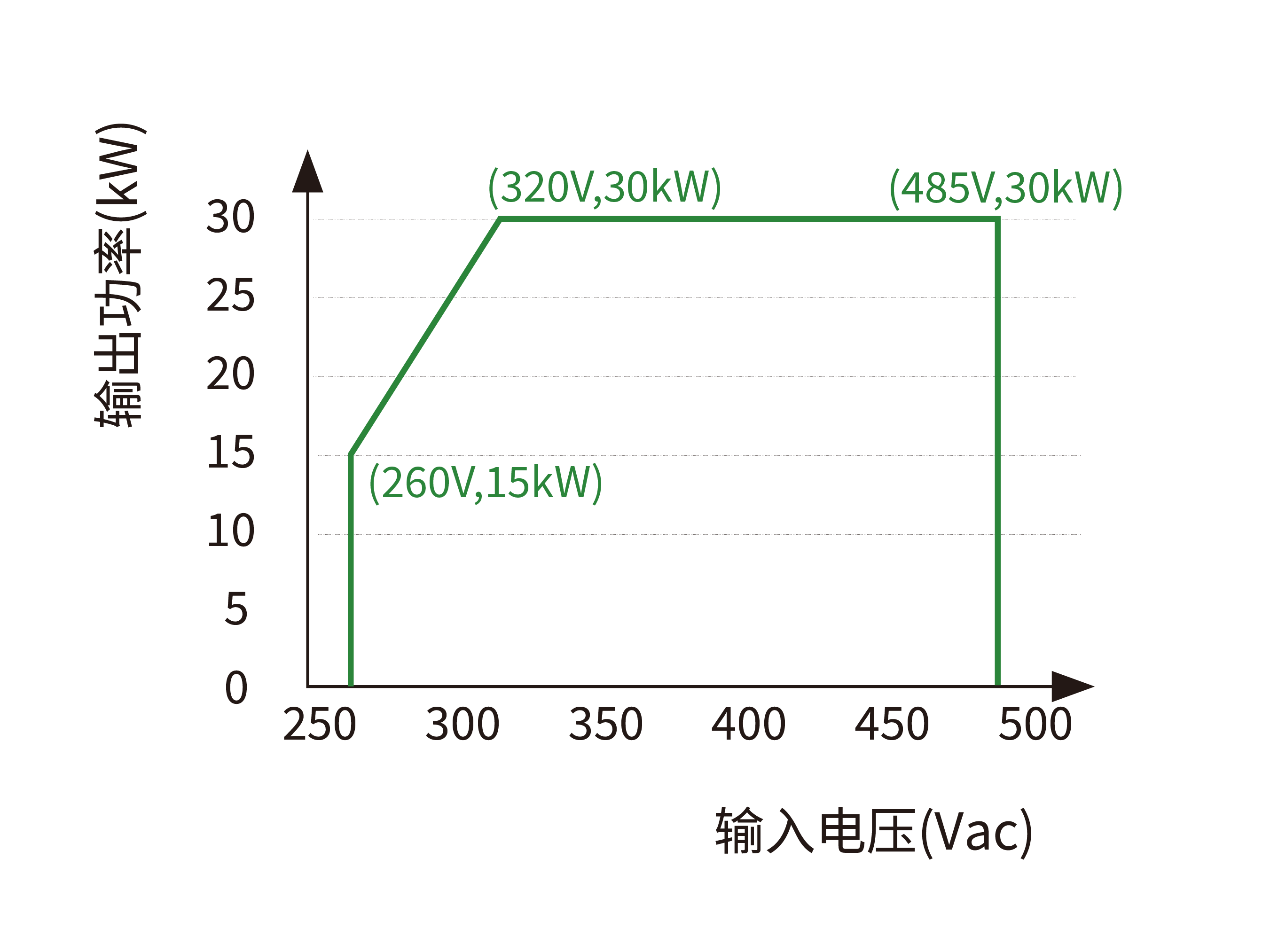

交流输入限功率曲线

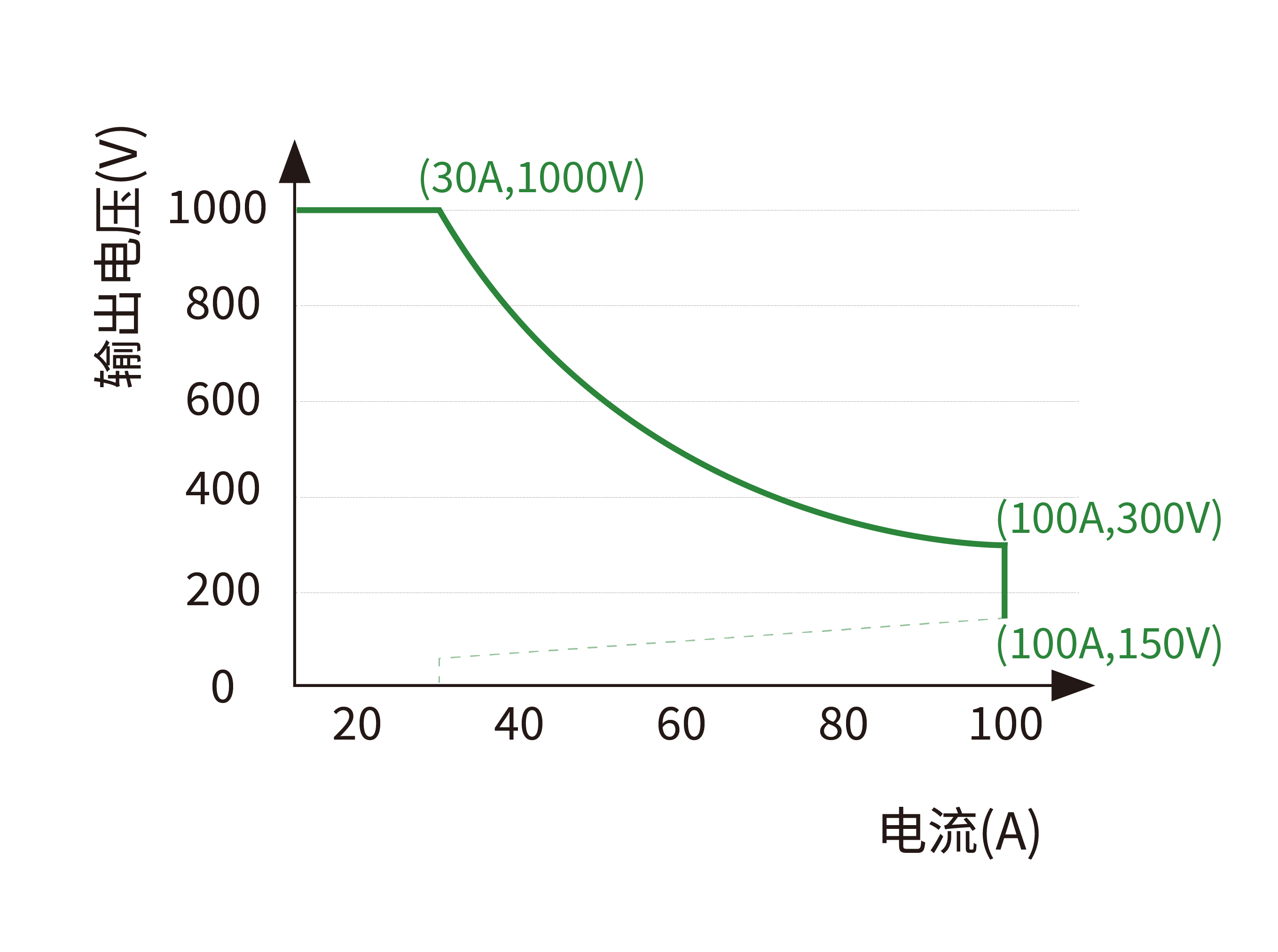

输出外特性

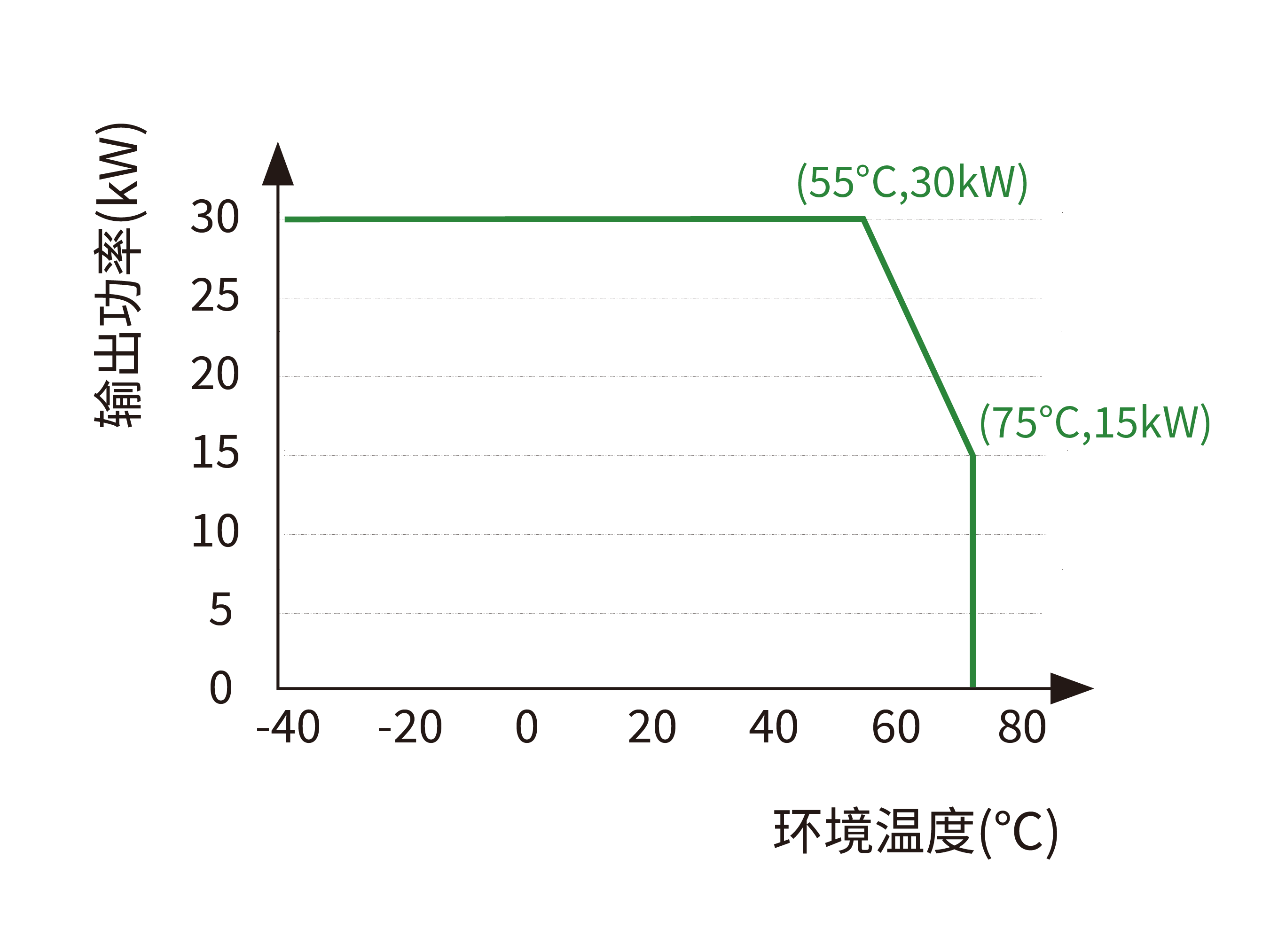

温度限功率特性
应用场景
