UR100030-DD储充模块专为满足储能设备、退役电池梯次利用的应用而设计的一款直流变换模式。该模块可用于连接电池和直流母线，内置高频隔离单元，具有有源功率因素校正，高效率、高功率密度、高扩展能力、电磁辐射和干扰极小、高可靠性等优异性能；模块采用智能风冷的散热方式，具有热插拔和电池防反灌保护功能。
| 工作模式 | 高压模式 / 低压模式 |
| 稳压输出电压调节范围 | 高压模式：200Vdc~1000Vdc 低压模式：150Vdc~500Vdc |
| 额定输出电压 | 高压模式：1000Vdc 低压模式：500Vdc |
| 额定输出电流 | 高压模式：30A 低压模式：60A |
| 限流值调节范围 | 高压模式：0.5A ≤ I ≤ 60A 低压模式：0.5A ≤ I ≤ 100A |
| 输出电压纹波因数 | 高压模式：≤ 1%（峰值）500Vdc~1000Vdc 低压模式：≤ 1%（峰值）200Vdc~500Vdc |
| 启动时间 | t ≤ 5s |
| 稳流精度 | ≤ ±1% |
| 稳压精度 | ≤ ±0.5% |
| 均流不平衡度 | ≤ 5%（10% 以上额定负载） |
| 效率 | ＞ 96%（满载效率） |
| 输入电压 | DC: 250V~850V（400V 以上可以满功率输出） |
| 工作温度 | -40℃ ~75℃；-40±4° C 模块起机；55° C 以上降额使用 75±4° C 以上关机保护 |
| 储存温度 | -40℃ ~85℃ |
| 工作湿度 | ≤ 95% |
| 海拔高度 | 海拔高度≤ 2000m；2000m 以上需要降额使用 |
| 通讯接口 | CAN |
| 最大并机数量 | 60 个 |
| 告警与状态 | 通过 CAN 总线上报监控后台或在面板 LED 显示 |
| 噪音 | < 65dB（20℃，满载额定输出 ) |
| 冷却方式 | 风冷 |
| 外形尺寸 | 300mm*84mm*437.5mm（宽 * 高 * 深） |
| 质量 | ≤ 16kg |
输入电压限功率曲线

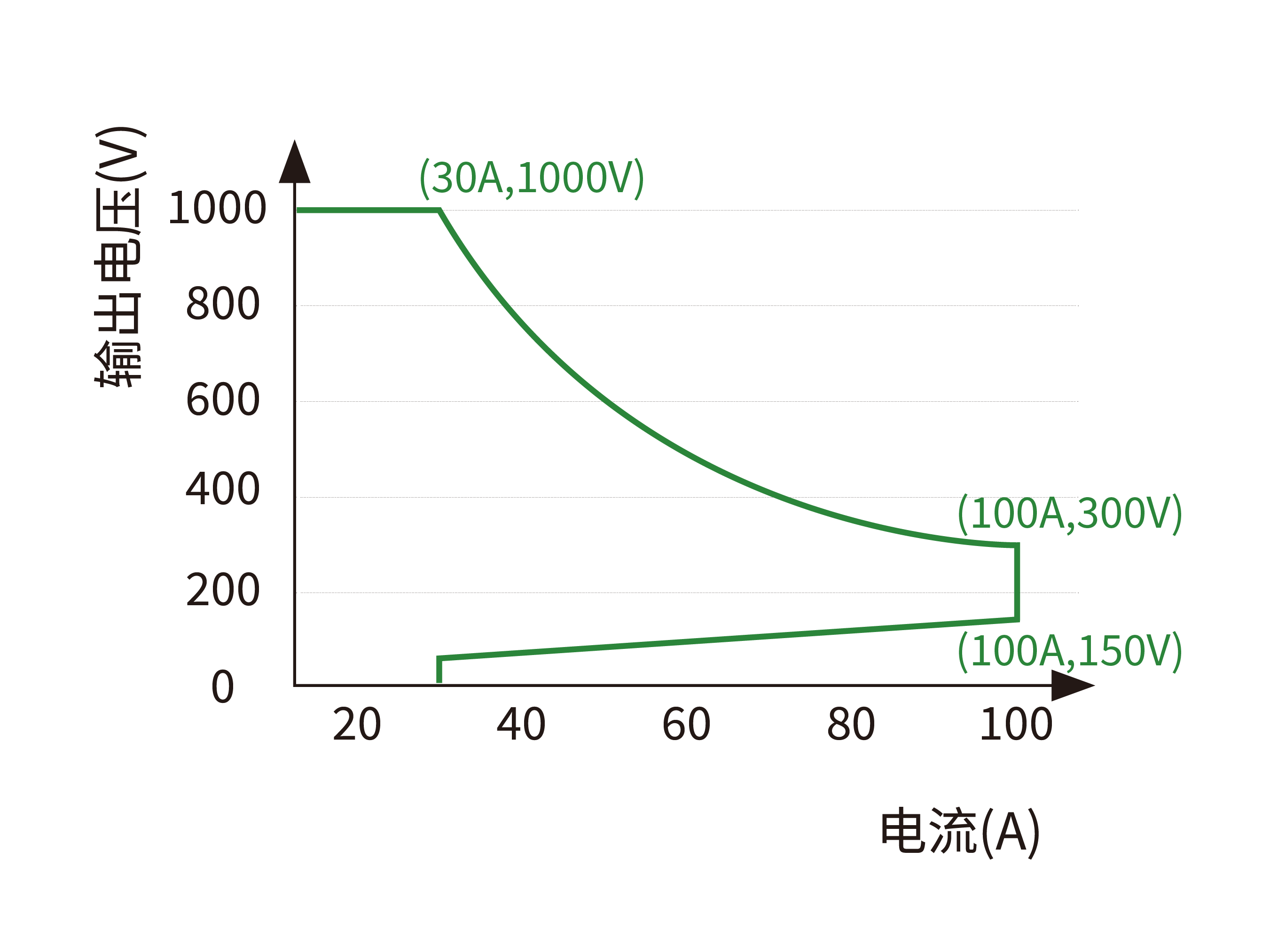

输出外特性曲线

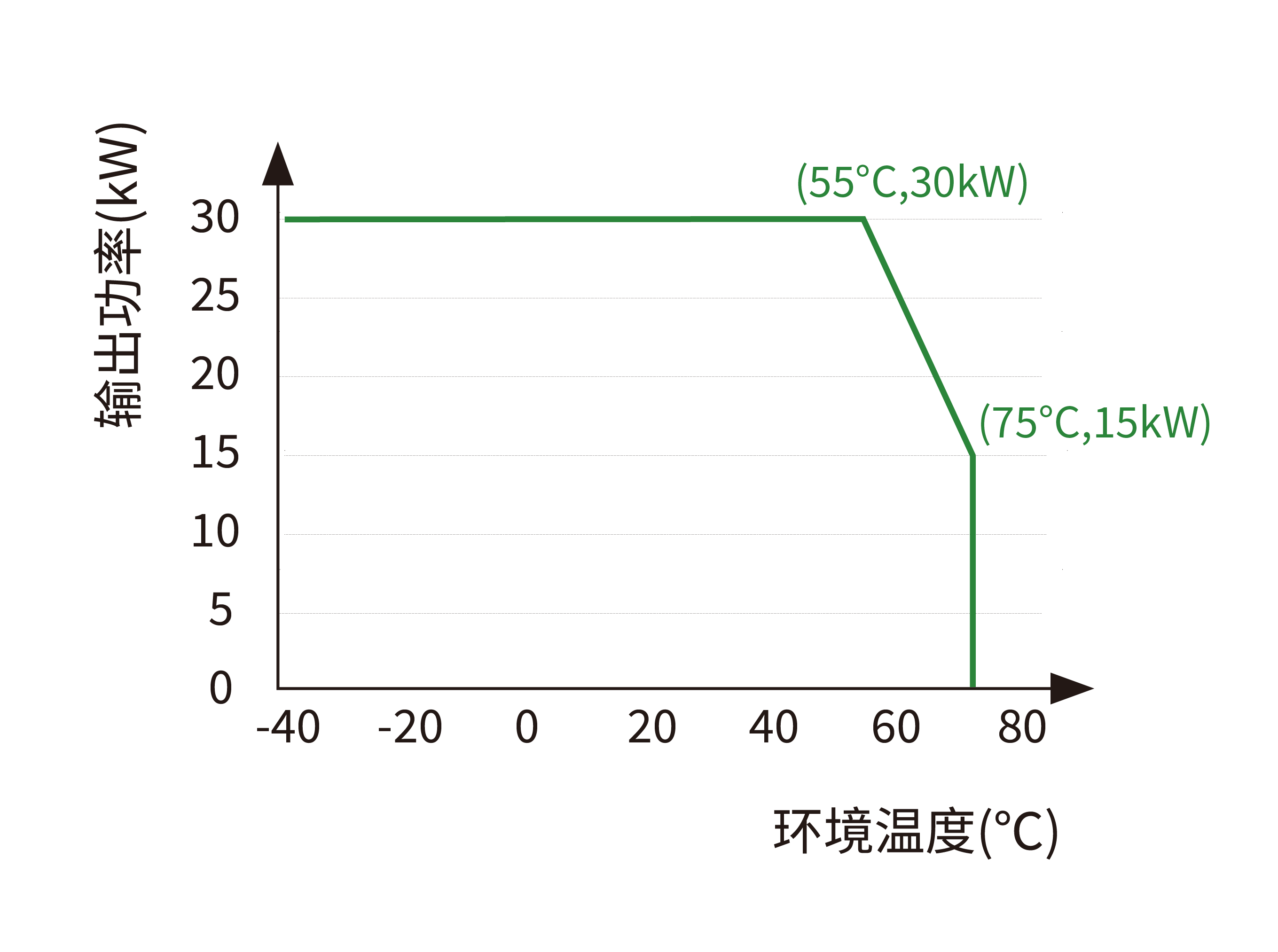

温度限功率特性
